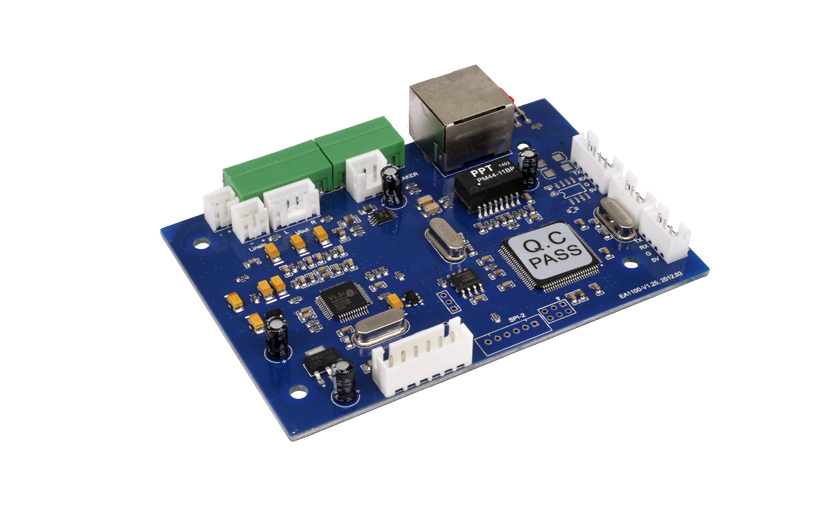

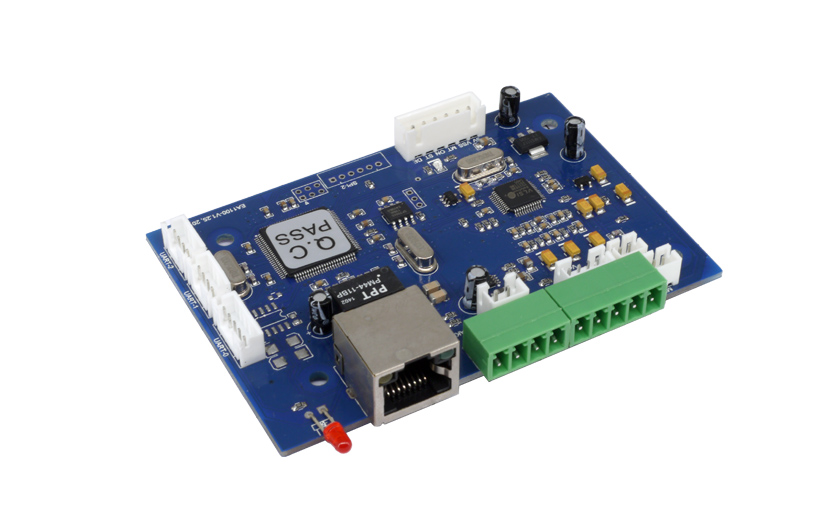

EA1100 网络音频模块
EA1100是一款高性能的10/100M网络音频模块,采用ARM+DSP构架,能接收网络音频数据流,转换成音频模拟信号输出。亦能采样本地的mic输入或linein输入,发送到网络上,供其他网络音频模块接收播放。提供语音级的双向音频数据传输,便于构建网络语音对讲系统。内置2W D类功放,可接8Ω/2W 扬声器。EA1100模块还提供了一组功放控制接口,具有静音输出,工作信号输出,继电器输出和开关输入,可方便控制外置大功率功放。提供1路用于接收用户命令和反馈模块信息的用户串行接口,1路虚拟串口便于扩展用户的应用,1路扩展串行接口,可接串口摄像头等串口设备。
-
-
EA2403 网络音频模块(带2×15W功放)
EA2403是一款高性能的10/100M网络音频模块,采用ARM+DSP构架,能接收网络音频数据流,转换成音频模拟信号输出,具有CD级的播放音质。EA2403模块具有非常齐备的接口,用户几乎不需任何电路就可以开发出自己专有的网络音频终端:IP广播音柱、网络播放器、网络点播终端以及网络对讲终端等等。 -
EA2203 网络音频模块(带插针)
EA2203是一款高性能的10/100M网络音频模块,采用ARM+DSP构架,能接收网络音频数据流,转换成音频模拟信号输出。亦能采样本地的mic输入或linein输入,发送到网络上,供其他网络音频模块接收播放,还提供语音级的双向音频数据传输,便于构建网络语音对讲系统。EA2203搭配Demo底板电路就可以开发出自己专有的网络音频终端:IP广播音柱、网络播放器、网络点播终端以及网络对讲终端等等。 -
EA2103 网络音频模块
EA2103使用了ARM和专业音频DSP双处理器构架, ARM处理器负责数据的传输,用户命令的解析执行以及功放接口的控制,专业音频DSP负责语音数据的编码解码和输出。通过网络接口,EA2103可直接接入以太网。EA2103模块具有非常齐备的接口,用户几乎不需任何电路就可以开发出自己专有的网络音频终端:自助银行终端、矿井求助终端、网络播放器、网络点播终端、网络寻呼话筒等等。
-
-
产品信息
- 标准RJ45网络接口,提供固件在线远程升级;
- 基于ARM+DSP架构,采用高速工业级芯片,启动时间≤1秒;
- 提供功放控制接口,丰富模块功能;
- 具备控制串口功能,可以控制模块工作;
- 具备通用串口功能,可以实现数据透明传输功能;
- 具有音频线路输出口,可外接有源音箱扩音;
- 具有音频线路输入口,可外接有源话筒进行对讲。
技术参数
- 输入电压:DC 5V
- 功 耗:静态<300mW
- 工作温度:0~65℃
- 网络接口:10/100Base-TX自适应网络,RJ45接口,收发数据指示
- 功放输出:接4欧扬声器时提供最大2W输出
- 用户串口:波特率4800~115.2Kbps
- MIC输入:频域70~12.K5Hz;典型幅值50mVpp,信噪比68dB
- 网络协议:支持IP、ARP、ICMP,DHCP,DNS,IGMP等
- 线路输入:典型幅值1.5Vpp,内阻10KΩ,信噪比86dB
- 线路输出:典型幅值1.5Vpp,负载30Ω,信噪比83dB
- 音频播放:支持最高48K采样、192kbps码流,MPEG、ADPCM解码
- 规格尺寸:72mm×61mm×17mm
- 重 量:kg
