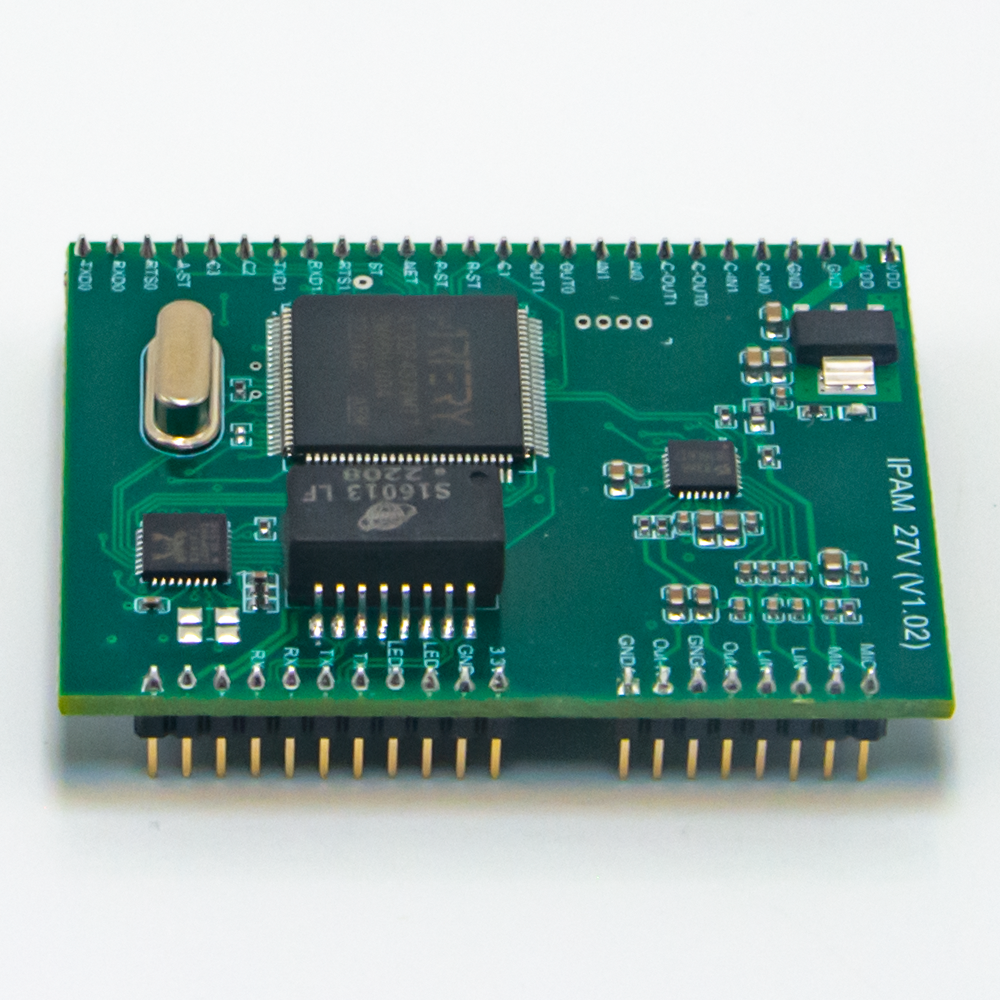

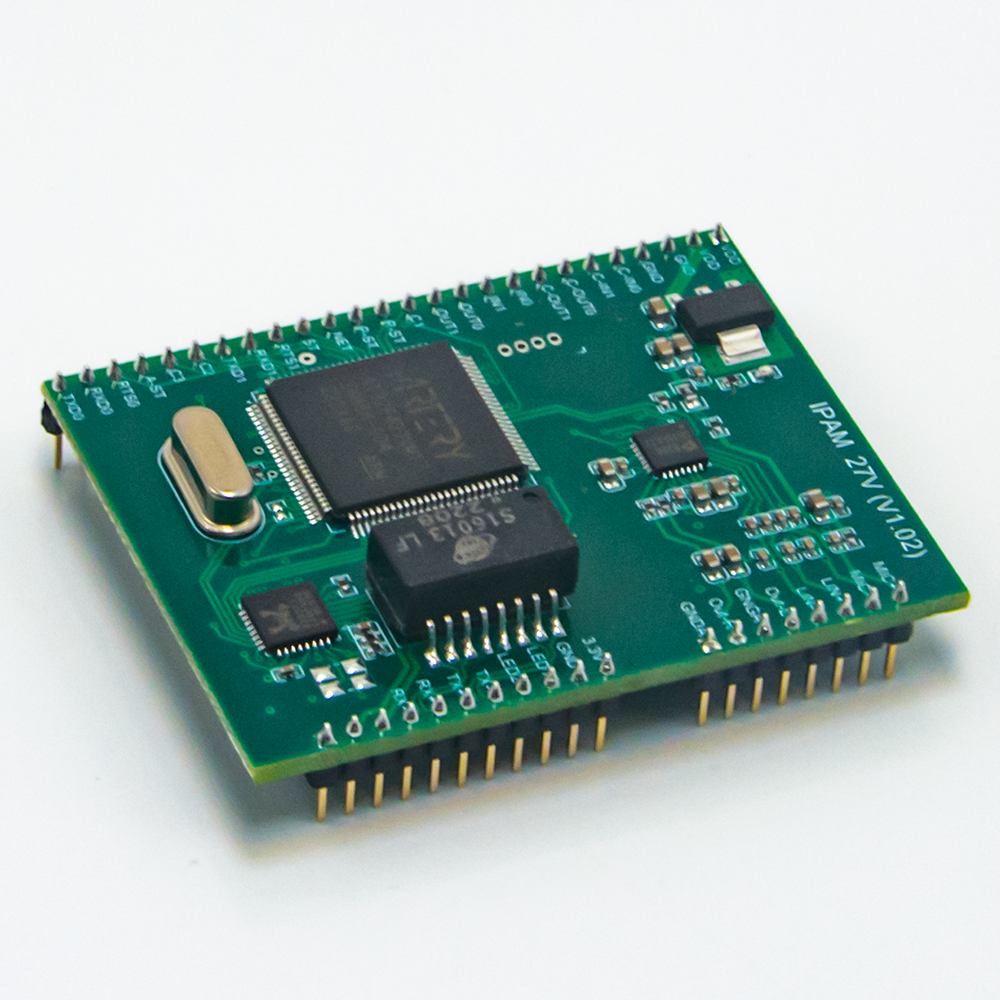

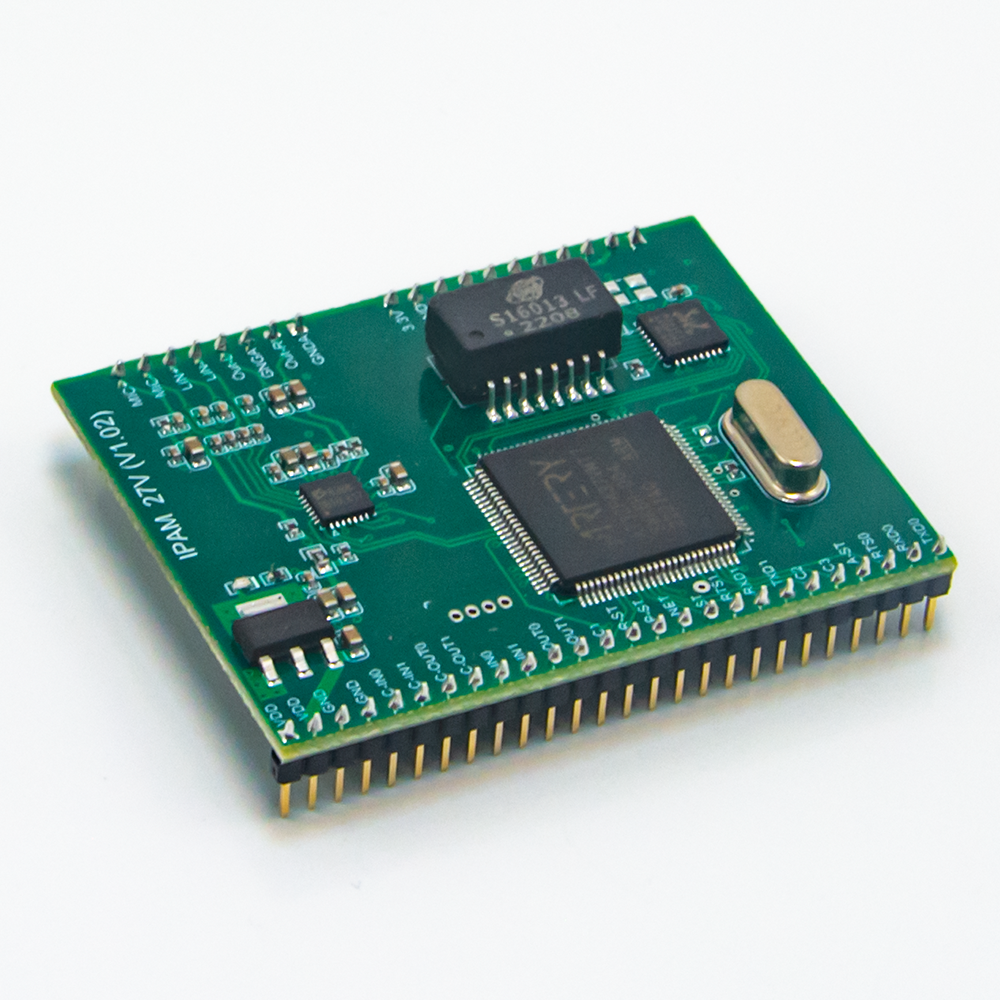

EA2203 网络音频模块(带插针)
EA2203是一款高性能的10/100M网络音频模块,采用ARM+DSP构架,能接收网络音频数据流,转换成音频模拟信号输出。亦能采样本地的mic输入或linein输入,发送到网络上,供其他网络音频模块接收播放,还提供语音级的双向音频数据传输,便于构建网络语音对讲系统。EA2203搭配Demo底板电路就可以开发出自己专有的网络音频终端:IP广播音柱、网络播放器、网络点播终端以及网络对讲终端等等。
产品信息
- 标准RJ45网络接口,提供固件在线远程升级;
- 基于ARM+DSP架构,采用高速工业级芯片,启动时间≤1秒;
- 提供多种IO接口,丰富模块功能;
- 具备控制串口功能,可以控制模块工作;
- 具备通用串口功能,可以实现数据透明传输功能;
- 具有音频线路输出口,可外接有源音箱扩音;
- 具有音频线路输入口,可外接有源话筒进行对讲。
技术参数
- 电源输入:电压DC 4.7~5.5V 最大工作电流,200mA
- 温度:使用温度范围 工业级:-40~85℃ 储存温度范围 -40~85℃
- 网络接口:10/100M Base 自适应以太网接口
- Mic输入:典型幅值50mVrms,信噪比95dB
- LineIn输入:典型幅值1000mVrms,信噪比95dB
- Line Out输出:负载10KΩ,典型1000Vrms,信噪比95dB(播放模式下)
- 解码模式:提供立体声播放,最大最高48kHz,320kbps音频流,支持 MP3、PCM、ADPCM等格式。最小延时为50ms
- 编码模式:最高48kHz采样频率,ADPCM/PCM编码,最小延时为30ms
- 双向模式:双向对讲,带高性能回声抑制算法,8kHz采样,ADPCM编码
-
最小延时为80ms
- 控制串行接口:波特率115.2kbps
- 模块尺寸:长×宽×高:5.2×4×1.5cm
EA2203系列全能型模块同时具有播放、对讲和录播功能,具有线路输出、输入控制接口、控制串口、状态输出接口和线路输入,可以选择内部数字功放、通用串口和GPIO。具体的型号有以下:
型号/功能 |
播放功能 |
对讲功能 |
录播功能 |
SD Card |
控制接口 |
GPIO接口 |
通用串口 |
控制串口 |
EA2201 |
√ |
√ |
X |
X |
√ |
X |
X |
√ |
EA2202A |
√ |
√ |
√ |
X |
√ |
X |
√ |
√ |
EA2202B |
√ |
√ |
√ |
X |
√ |
√ |
X |
√ |
EA2203 |
√ |
√ |
√ |
选配 |
√ |
√ |
√ |
√ |
