IP网络音频播放模块 EA2101
EA2101使用了ARM和专业音频DSP双处理器构架， ARM处理器负责数据的传输，用户命令的解析执行以及功放接口的控制，专业音频DSP负责语音数据的编码解码和输出。通过网络接口，EA2101可直接接入以太网。EA2101模块具有非常齐备的接口，用户几乎不需任何电路就可以开发出自己专有的网络音频播放终端。
产品信息
- 标准RJ45网络接口，提供固件在线远程升级；
- 基于ARM+DSP架构，采用高速工业级芯片，启动时间≤1秒；
- 提供多种IO接口，丰富模块功能；
- 具备控制串口功能，可以控制模块工作；
- 具备通用串口功能，可以实现数据透明传输功能；
- 具有音频线路输出口，可外接有源音箱扩音；
技术参数
- 输入电压：DC 5V
- 功 耗：静态<300mW
- 工作温度：使用温度范围 工业级：-40～85℃ 储存温度范围 -40～85℃
- 网络接口：10/100Base-TX自适应网络，RJ45接口，收发数据指示
- 用户串口：波特率4800～115.2Kbps
- IO 接口：共4路通用IO，可选择2入2出、4路输入、4路输出
- 网络协议：支持IP、ARP、ICMP，DHCP，DNS，IGMP等
- 线路输出：典型幅值1.5Vpp，内阻500Ω，信噪比83dB
- 音频播放：支持最高48K采样、192kbps码流，MPEG、ADPCM解码

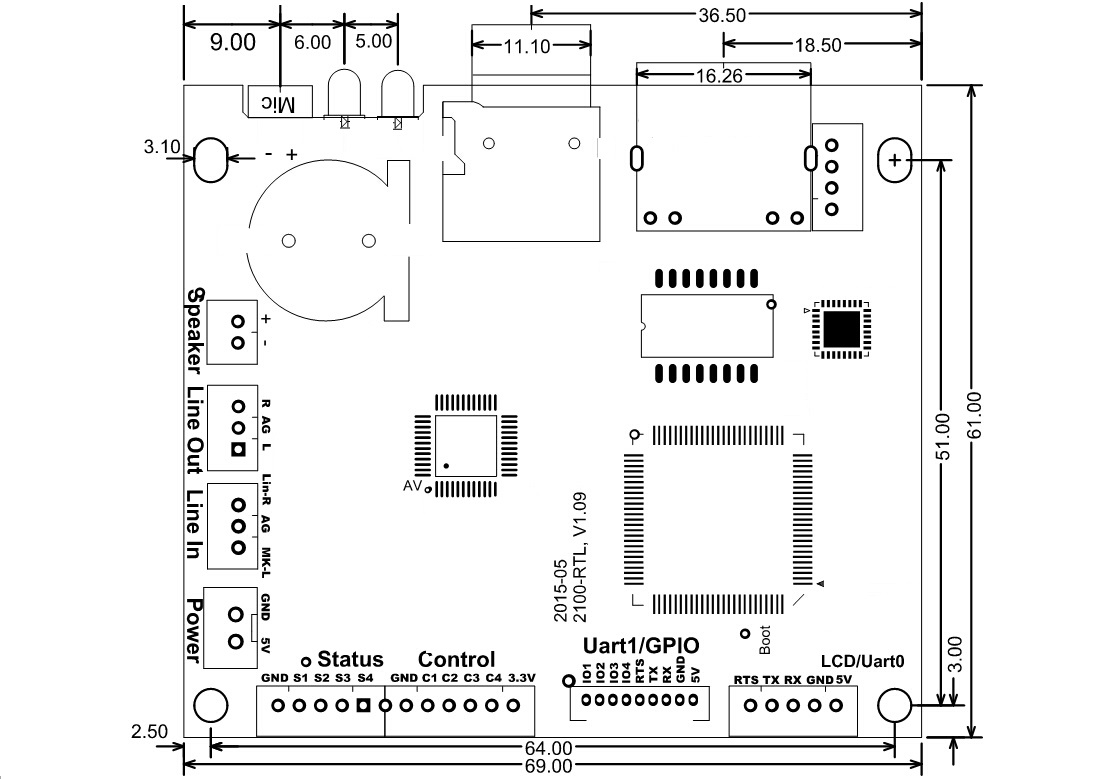

- 规格尺寸：72mm×61mm×17mm
EA2101系列播放型模块是EA2100模块的一种，只具有播放功 能，具有线路输出、输入控制接口、控制串口、状态输出接口和线路输入，可以选择内部数字 功放、通用串口和GPIO。具体的型号有以下：
|
型号/功能 |
播放功能 |
对讲功能 |
录播功能 |
内部功放 |
控制接口 |
GPIO接口 |
通用串口 |
控制串口 |
|
EA2101 |
√ |
X |
X |
X |
X |
X |
X |
√ |
|
EA2101A |
√ |
X |
X |
X |
X |
√ |
X |
√ |
|
EA2101B |
√ |
X |
X |
X |
X |
X |
√ |
√ |
|
EA2101C |
√ |
X |
X |
X |
X |
√ |
√ |
√ |
