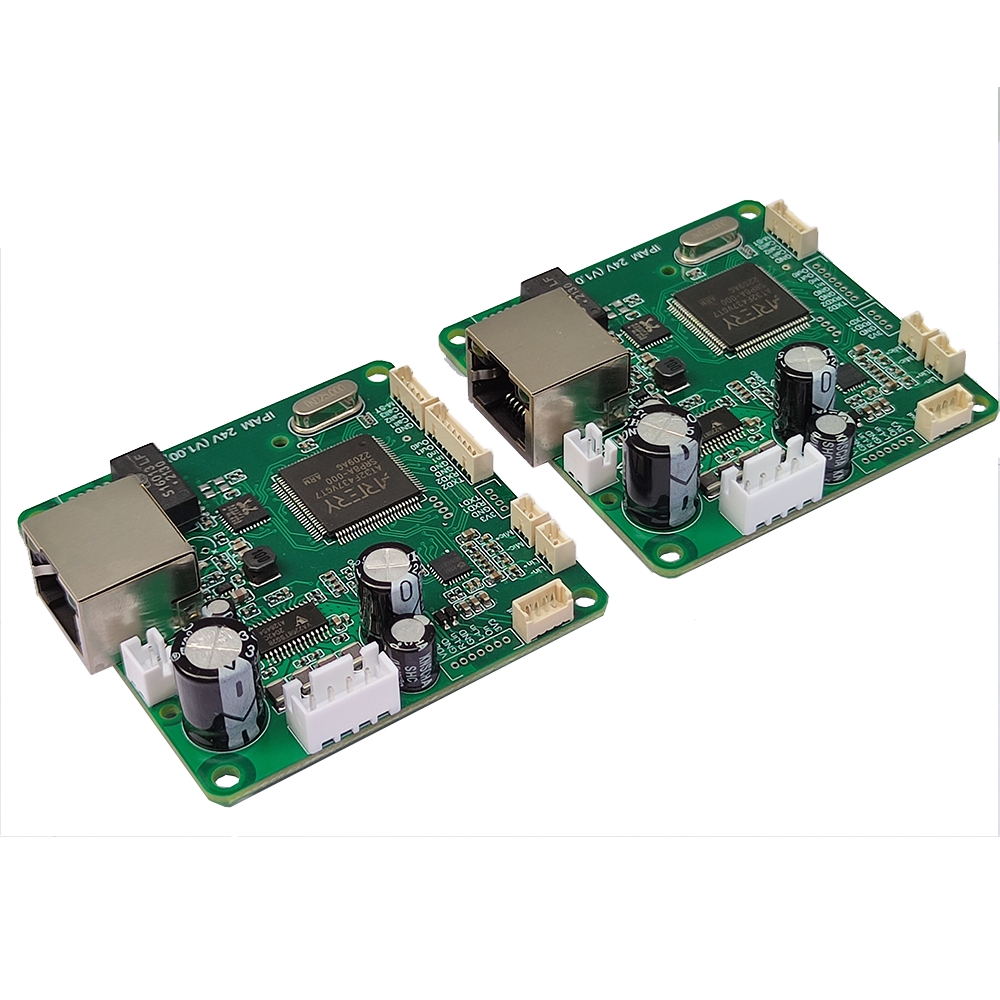

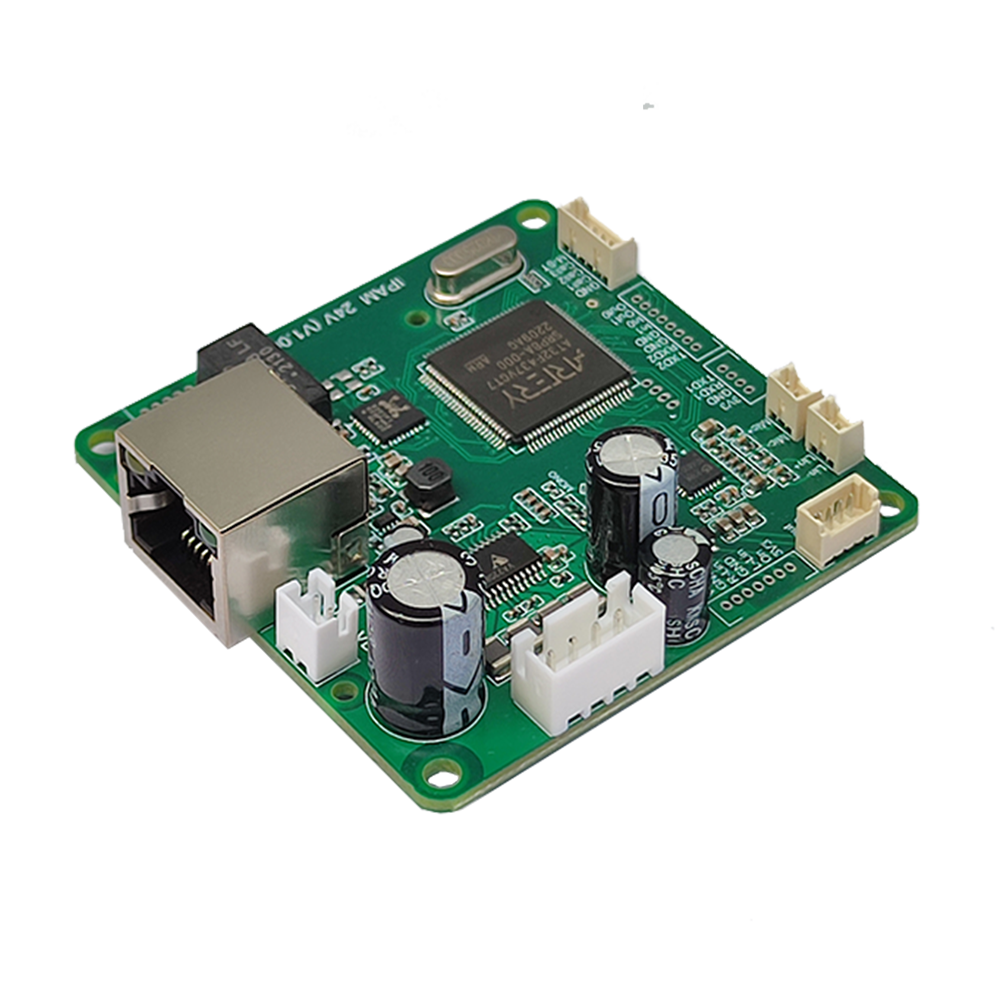

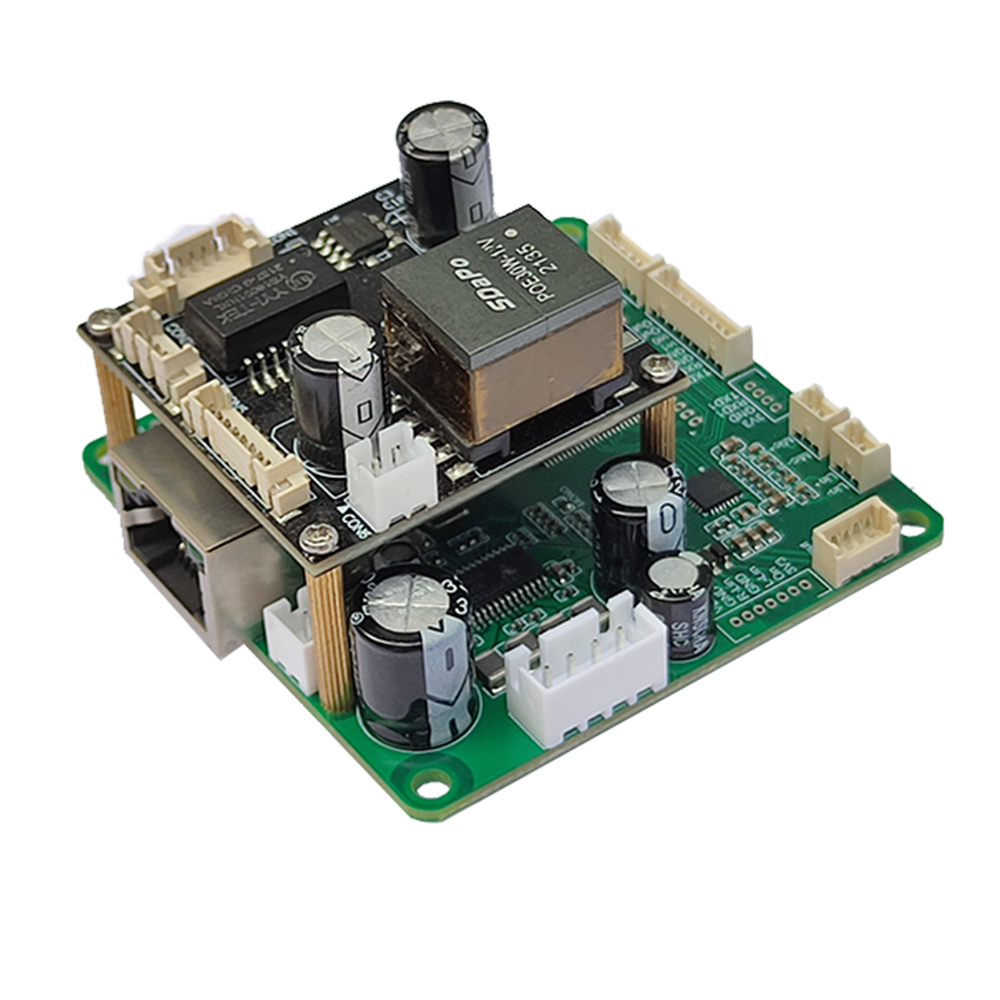

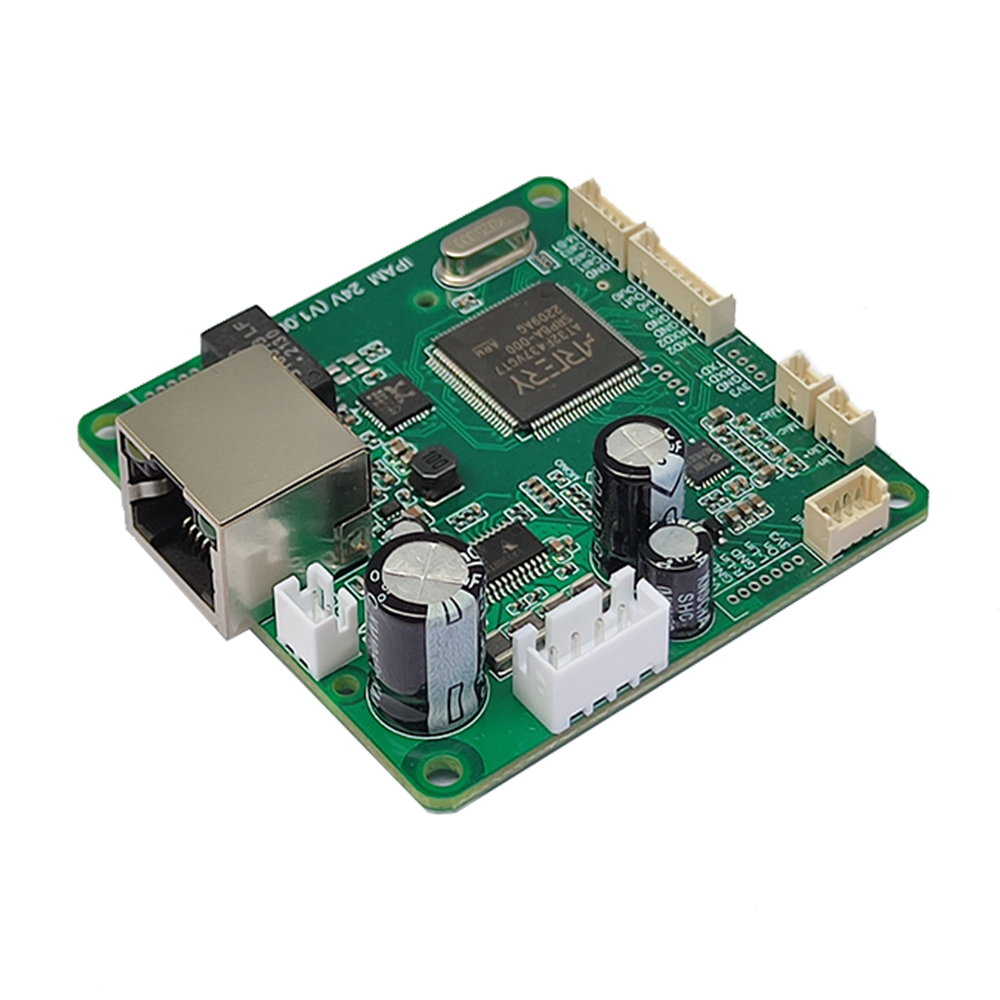

SIP2400V系列 SIP音频模块（带2X15W功放）
SIP2400V系列网络音频模块是一款通用的独立SIP音频功能模块，可以轻松地嵌入到OEM产品中。该模块对来自网络的SIP协议及RTP音频流进行编解码。该模块支持多种网络协议和音频编解码协议，可用于VoIP和IP寻呼以及高质量音乐流媒体播放等应用。同时，SIP2403V还提供两个串行端口，八个数字输入/输出，允许用户通过程序控制。
-
产品信息
- 标准RJ45网络接口，提供固件在线远程升级；
- 基于ARM+DSP架构，采用高速工业级芯片，启动时间≤1秒；
- 提供多种IO接口，丰富模块功能；
- 具备控制串口功能，可以控制模块工作；
- 具备通用串口功能，可以实现数据透明传输功能；
- 具有音频线路输出口，可外接有源音箱扩音；
- 具有音频线路输入口，可外接有源话筒进行对讲。
- 2*15W音频功放输出，可接8欧姆定阻喇叭
技术参数
- 输入电压：DC 12-24V，最大工作电流2000mA
- 功 耗：静态<300mW
- 工作温度：使用温度范围 工业级：-40～85℃ 储存温度范围 -40～85℃
- 网络接口：10/100Base-TX自适应网络，RJ45接口，收发数据指示
- 用户串口：波特率4800～115.2Kbps
- MIC 输入：频域70～12.K5Hz；典型幅值50mVpp，信噪比95dB
- LineIn输入：典型幅值1000mVpp，信噪比95dB;
- LineOut输出：典型幅值1000mVpp，负载10K&Omega，谐波失真0.1%;
- 功率输出：功率放大输出，输出功率1*15W或1*40W
- 解码模式：提供立体声播放，最大最高48kHz，320kbps音频流，支持 MP3、WAV (PCM +IMA ADPCM)、G.711 a/u、G.722等格式。 最小延时为50ms
- 网络协议：支持IP、ARP、ICMP，DHCP，DNS，IGMP等
- 编码模式：支持G.711a/u、G.722和RTP模式 最小延时为30ms
- 双向模式：双向对讲，带高性能回声抑制算法，8kHz采样，ADPCM编码 最小延时为80ms
- 控制串口：波特率115.2kbps
- IO 接口：共4路通用IO，其中2路输入2路输出
- 通用串口：支持透明传输，波特率2400～115.2kbps，7，8数据位，1，2停止位，None，Even，Odd，Space，Mark校验
- 模块尺寸：长×宽×高：5.7×5.7×1.7cm
- 重 量：kg
SIP2400V系列SIP对讲模块同时具有播放、对讲和录播功能，具有线路输出、输入控制接口、控制串口、状态输出接口和线路输入，可以选择内部数字功放、通用串口和GPIO。具体的型号有以下： -
型号/功能
播放功能
对讲功能
录播功能
控制接口
LineOut
LineIn/Mic
CPIO接口
通用串口
控制串口
2X15W功放
SIP2401V
√
√
√
√
√
√
X
X
√
√
SIP2403V
√
√
√
√
√
√
√
√
√
√
-
